1. SPI（Serial Peripheral Interface）

1.1 什么是SPI协议？它的工作原理是什么？

SPI（Serial Peripheral Interface）是一种同步串行通信协议，通常用于在数字系统之间传输数据。它是一种全双工的通信协议，意味着数据可以同时在两个方向上传输。SPI协议通常用于连接微控制器（MCU）与外部设备，例如传感器、存储器、显示器等。

SPI的工作原理如下：

1. 主从架构：SPI通信一般由一个主设备（Master）和一个或多个从设备（Slave）组成。主设备负责控制通信的时序和协议，从设备则被动响应主设备的指令。
2. 信号线：SPI通信一般需要四根信号线：
   • SCLK（Serial Clock）：时钟信号，由主设备提供，用于同步数据传输。
   • MOSI（Master Out Slave In）：主设备输出、从设备输入的数据线。
   • MISO（Master In Slave Out）：从设备输出、主设备输入的数据线。
   • SS（Slave Select）：从设备的片选信号，用于选择与主设备通信的特定从设备。
3. 时序：SPI通信使用时钟同步方式，数据在时钟的上升沿或下降沿进行传输。通常，数据在时钟信号的每个周期中传输一位，由主设备控制数据的发送和接收。
4. 传输方式：SPI通信采用全双工模式，意味着主设备和从设备可以同时发送和接收数据。主设备通过MOSI线发送数据到从设备，从设备通过MISO线将数据返回给主设备。
5. 传输协议：SPI通信的协议并没有严格的标准，因此通信双方必须事先约定好通信的数据格式、时序和协议规则。一般情况下，通信双方在数据的传输过程中根据时钟信号同步数据的发送和接收。

总的来说，SPI是一种简单、高效的通信协议，适用于短距离、高速度的数据传输，常用于连接微控制器与外部设备之间。

1.2 SPI有几根信号线？分别是什么？

SPI通常需要四根信号线，它们分别是：

1. SCLK（Serial Clock）：时钟信号线。主设备通过此线向从设备发送时钟信号，用于同步数据的传输。
2. MOSI（Master Out Slave In）：主设备输出、从设备输入的数据线。主设备通过此线向从设备发送数据。
3. MISO（Master In Slave Out）：从设备输出、主设备输入的数据线。从设备通过此线向主设备发送数据。
4. SS（Slave Select）：片选信号线。主设备通过此线选择与之通信的特定从设备。在单主设备和单从设备的通信中，通常只有一个SS信号线。但在多从设备的情况下，可能会有多个SS信号线，每个对应一个从设备。

这四根信号线组成了SPI通信的基本连接。在SPI通信中，主设备通过控制SCLK、MOSI和SS信号线向从设备发送数据，同时从设备通过MISO线向主设备返回数据。

1.3 请解释SPI的主从模式是什么意思。

SPI的主从模式指的是在SPI通信中的设备角色划分：主设备（Master）和从设备（Slave）。

1. 主设备（Master）：主设备是SPI通信的控制者和发起者。主设备负责生成时钟信号（SCLK），控制数据传输的时序，并向从设备发送数据。主设备通常是微控制器（MCU）或其他控制设备。
2. 从设备（Slave）：从设备是被动响应主设备指令的设备。从设备在接收到主设备的指令后，根据时钟信号（SCLK）的控制，从MOSI线接收数据，并通过MISO线向主设备发送响应数据。从设备通常是外部设备，如传感器、存储器、显示器等。

主从模式的工作流程如下：

• 主设备生成时钟信号（SCLK），控制数据传输的时序。
• 主设备通过MOSI线向从设备发送数据。
• 从设备根据时钟信号（SCLK）的控制，从MOSI线接收数据。
• 从设备通过MISO线向主设备发送响应数据。

在SPI通信中，主设备负责控制通信的时序和协议，从设备被动响应主设备的指令。主从模式使得SPI通信具有良好的灵活性和可扩展性，适用于连接单主设备和多从设备的应用场景。

1.4 与I2C相比，SPI的速度更快还是更慢？为什么？

一般情况下，SPI通信的速度比I2C通信更快。这是因为SPI通信使用了更简单的硬件结构和更直接的数据传输方式，相比之下，I2C通信需要额外的协议开销和更复杂的时序控制。

以下是一些导致SPI速度更快的因素：

1. 时钟同步：SPI通信使用时钟同步方式，主设备可以控制时钟信号的频率，从而直接影响数据传输速度。相比之下，I2C通信中的时钟速率受限于总线速率以及I2C从设备的响应速度。
2. 硬件结构：SPI通信一般只需要四根信号线（SCLK、MOSI、MISO、SS），相比之下，I2C通信需要两根信号线（时钟线和数据线）以及一个地址线。这使得SPI通信的硬件结构更简单，数据传输更直接，减少了传输延迟。
3. 数据传输方式：SPI通信采用全双工模式，允许主设备和从设备同时发送和接收数据，从而提高了数据传输效率。相比之下，I2C通信是半双工模式，主设备和从设备在同一时间只能执行发送或接收操作，不能同时进行。

尽管SPI通信速度更快，但它也有一些限制。例如，SPI通常用于短距离的通信，因为时钟和数据线之间的同步可能会受到干扰。而I2C通信更适合长距离通信，并且在连接多个设备时更灵活。因此，在选择通信协议时，需要根据具体应用的要求和硬件环境来权衡各种因素。

1.5 SPI如何处理数据传输的时序？

SPI通常通过主设备（Master）生成的时钟信号来控制数据传输的时序。以下是SPI处理数据传输时序的基本步骤：

1. 时钟信号（SCLK）：主设备产生时钟信号，通常在每个时钟周期内都会有一个数据位传输。时钟信号的频率由主设备控制，通常是在SPI设备支持的最大时钟频率范围内选择。
2. 数据传输：SPI通信通常是全双工的，意味着在每个时钟周期内，主设备可以同时发送和接收数据。数据在时钟信号的上升沿或下降沿进行传输，具体取决于SPI设备的配置。
3. 数据线：
   • MOSI（Master Out Slave In）：主设备向从设备发送数据的线路。
   • MISO（Master In Slave Out）：从设备向主设备发送数据的线路。
4. 时序控制：主设备控制数据传输的时序，通常是在每个时钟周期的起始或结束时传输一个数据位。主设备还可以控制片选信号（SS），选择与之通信的特定从设备。
5. 数据有效性：SPI通信的数据传输是同步的，主设备和从设备必须在时钟信号的边缘保持数据的有效性。换句话说，数据应该在时钟信号的边沿之前已经准备好，以确保在下一个时钟周期开始时正确传输。

总的来说，SPI通过主设备生成的时钟信号和双向数据线实现数据传输的同步和控制。主设备负责控制时序和协议，并通过片选信号选择与之通信的特定从设备。

2. I2C（Inter-Integrated Circuit）

2.1 请解释I2C协议的基本原理。

I2C（Inter-Integrated Circuit）是一种用于短距离数字通信的串行通信协议，常用于连接微控制器、传感器、存储器等外设。其基本原理如下：

1. 总线架构：I2C通信是基于总线架构的，即多个设备共享同一根双向的串行数据线（SDA）和一个时钟线（SCL）。这两根线上都通过上拉电阻连接到正电源电压上。
2. 主从结构：I2C通信中存在两种类型的设备：主设备（Master）和从设备（Slave）。主设备负责发起和控制通信，而从设备被动响应主设备的指令。
3. 起始和停止条件：I2C通信在数据传输开始和结束时通过起始和停止条件来标识。起始条件是由主设备产生的，在SCL为高电平时，SDA从高电平转为低电平；停止条件也是由主设备产生的，在SCL为高电平时，SDA从低电平转为高电平。
4. 地址传输：I2C通信通过地址来识别特定的从设备。每个从设备都有一个唯一的7位或10位地址，用于识别设备。主设备在发送数据之前先发送目标从设备的地址，然后等待从设备的确认信号。
5. 数据传输：在主设备发送完目标从设备的地址后，数据传输阶段开始。数据传输采用字节为单位，每个字节由8位数据组成。主设备可以发送或接收数据，从设备只能被动接收数据。每个字节的传输都会由主设备产生时钟信号来同步传输。
6. 时钟同步：I2C通信是同步的，所有的数据传输都在SCL信号的控制下进行。主设备生成SCL时钟信号，从设备则在每个时钟周期中响应SCL信号。

总的来说，I2C通信是一种简单、灵活的串行通信协议，适用于连接多个设备并且需要简化硬件连接的应用场景。它通过主从结构、起始和停止条件、地址传输和数据传输等基本原理来实现设备间的通信。

2.2 I2C有哪些优点和缺点？

I2C协议具有许多优点和一些缺点，这些特点在选择通信协议时需要考虑：

优点：

1. 简单易用：I2C通信协议相对简单，易于实现和使用。它不需要大量的硬件连接和复杂的时序控制，适合于连接多个设备并且需要简化硬件设计的应用场景。
2. 多设备连接：I2C总线允许多个设备连接到同一条总线上，可以通过唯一的地址来识别每个设备，从而方便地扩展系统的功能。
3. 低成本：由于I2C通信只需要两根信号线和一些简单的硬件电路，因此成本较低。
4. 适用于短距离通信：I2C通信适用于短距离通信，通常在数米范围内工作，因此适用于连接设备密集的板上通信。
5. 硬件流控制：I2C支持硬件流控制，可以防止数据冲突和碰撞，提高通信的可靠性。

缺点：

1. 速度较慢：相比于其他一些串行通信协议（如SPI），I2C通信速度较慢。由于通信协议的复杂性以及时钟频率的限制，I2C通信的速度一般较低。
2. 适用于短距离：虽然I2C通信适用于连接多个设备，但由于总线特性和信号的传输特点，它只适用于短距离通信，通常在数米范围内。
3. 时钟同步要求：由于I2C通信是同步的，所有设备都必须严格按照主设备生成的时钟信号进行同步，因此对时钟同步要求较高。
4. 冲突问题：当多个设备同时尝试在总线上进行数据传输时，可能会发生冲突问题，导致数据错误或丢失。这需要额外的协议控制来解决。
5. 占用CPU资源：在软件实现I2C通信时，需要消耗一定的CPU资源来处理通信协议和时序控制，可能会影响系统的性能。

综上所述，尽管I2C具有许多优点，但在选择通信协议时仍需考虑其速度、距离限制以及对时钟同步和冲突的处理等因素。

2.3 什么是I2C的地址？它的作用是什么？

在I2C通信中，每个从设备（Slave）都有一个唯一的地址，用于识别该设备。这个地址是从设备在总线上的身份标识，主设备（Master）使用这个地址来选择与之通信的特定从设备。I2C的地址是一个7位或10位的二进制数。

作用：

1. 设备识别：I2C地址用于唯一标识总线上的每个从设备。通过地址，主设备可以向特定的从设备发送数据或从特定的从设备接收数据。
2. 选择通信对象：主设备在进行数据传输之前，需要指定通信的目标从设备。主设备通过发送目标从设备的地址来选择通信对象，从而确保通信的正确性。
3. 多设备连接：由于I2C总线支持多个从设备连接，每个从设备都有自己的唯一地址，因此可以轻松地扩展系统的功能，连接多个外部设备。
4. 地址范围：标准的7位I2C地址范围是0x00到0x7F，其中0x00为保留地址，0x78至0x7F为高级模式地址。10位I2C地址范围是0x000到0x3FF。

总的来说，I2C地址在I2C通信中起着关键的作用，用于设备的识别、通信对象的选择以及多设备连接的管理，是确保I2C通信正常进行的重要因素之一。

2.4 I2C中的主设备和从设备之间是如何通信的？

在I2C通信中，主设备（Master）和从设备（Slave）之间通过共享的两根信号线（SCL和SDA）进行通信。以下是主设备和从设备之间通信的基本流程：

1. 起始条件（Start Condition）：
   • 通信开始时，主设备产生起始条件。起始条件是SCL线为高电平时，SDA线由高电平转为低电平的一个信号序列。
2. 发送地址和读/写位：
   • 主设备发送目标从设备的地址，并指定数据的读写方向（读或写）。地址包括7位或10位的从设备地址，以及一个读/写位用于指示数据传输方向。
3. 地址确认：
   • 从设备接收到地址后，会返回一个确认信号（ACK/NACK）给主设备。如果从设备正确接收到地址，则发送ACK（应答），否则发送NACK（非应答）。
4. 数据传输：
   • 如果是写操作，主设备向从设备发送数据，并等待从设备的ACK。如果是读操作，主设备接收从设备发送的数据，并发送ACK或NACK来指示数据传输的结束。
   • 数据传输是在每个时钟周期内进行的，主设备产生时钟信号（SCL）来控制数据传输的时序。
5. 停止条件（Stop Condition）：
   • 通信结束时，主设备产生停止条件。停止条件是SCL线为高电平时，SDA线由低电平转为高电平的一个信号序列。

总的来说，主设备通过产生起始条件、发送地址和读/写位、数据传输等步骤来发起通信，并通过停止条件来结束通信。从设备在接收到主设备的指令后，根据时钟信号和数据传输方向来响应和传输数据。通过这种方式，主设备和从设备之间可以实现数据的双向传输和通信。

2.5 I2C的时序图是怎样的？

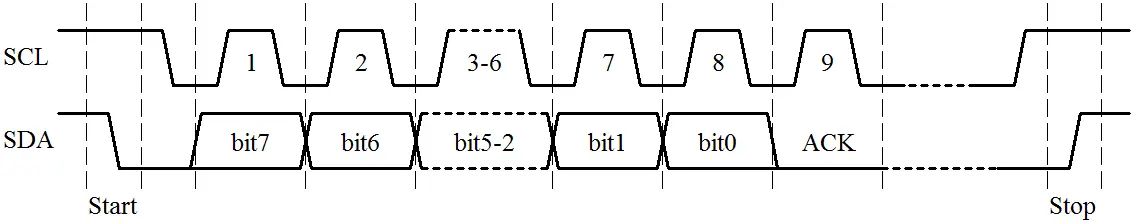

I2C通信的时序图描述了在通信过程中信号线（SCL和SDA）的状态变化和数据传输的时序关系。以下是基本的I2C时序图：

在I2C通信中，时序图的基本元素包括：

1. 起始条件（Start Condition）：起始条件由SCL线保持高电平的同时，SDA线由高电平转变为低电平的过程。起始条件表示通信开始。
2. 停止条件（Stop Condition）：停止条件由SCL线保持高电平的同时，SDA线由低电平转变为高电平的过程。停止条件表示通信结束。
3. 数据传输：在起始条件和停止条件之间的时间段内，数据的传输和状态变化发生。SCL和SDA线的状态变化代表了数据的传输和设备的响应。
4. 时钟同步：数据的传输和状态变化是在时钟同步下进行的，主设备产生时钟信号（SCL）来控制数据传输的时序。

时序图描述了I2C通信中信号线的状态变化和数据传输的时序关系，可以帮助理解I2C通信的基本原理和通信过程。

3. USART（Universal Synchronous Asynchronous Receiver Transmitter）

3.1 USART和UART之间有什么区别？

USART（Universal Synchronous Asynchronous Receiver Transmitter）和UART（Universal Asynchronous Receiver Transmitter）都是用于串行通信的模块，但它们之间有一些区别：

1. 同步/异步：
   • USART支持同步和异步通信，因此它可以处理同步传输和异步传输两种通信模式。同步传输需要外部时钟信号（如SCLK），而异步传输则使用起始位和停止位来同步数据。
   • UART仅支持异步通信，即数据以异步的方式传输，通过起始位和停止位来同步数据传输。
2. 功能扩展：
   • USART相对于UART具有更多的功能扩展，例如硬件流控制、多主机通信和多处理器通信等功能。USART的多功能性使得它适用于更广泛的应用场景。
3. 时钟要求：
   • USART在同步模式下需要外部时钟信号（如SCLK），因此可以实现更高的数据传输速率和更精确的时序控制。
   • UART不需要外部时钟信号，它使用内部时钟源生成波特率，因此在某些情况下可能不够精确，尤其是在较高的波特率下。
4. 传输速率：
   • 由于USART支持同步传输和更高的波特率，因此通常情况下USART的传输速率可以比UART更高。

总的来说，USART相对于UART具有更多的功能和灵活性，可以支持更多的通信模式和更高的数据传输速率。因此，在选择串行通信模块时，需要根据具体的应用需求来选择合适的模块。

3.2 USART支持哪些工作模式？请解释它们之间的区别。

USART（Universal Synchronous Asynchronous Receiver Transmitter）支持以下几种工作模式：

1. 异步模式（Asynchronous Mode）：
   • 在异步模式下，数据的传输不依赖于外部时钟信号。数据通过起始位和停止位进行同步，通常使用一个固定的波特率进行通信。
   • 数据帧由起始位、数据位（通常为8位）、可选的奇偶校验位和停止位组成。
   • 异步模式适用于简单的串行通信场景，例如连接到计算机串口或外部传感器等。
2. 同步模式（Synchronous Mode）：
   • 在同步模式下，数据的传输依赖于外部时钟信号（如SCLK）。主设备和从设备之间通过共享的时钟信号同步数据的传输。
   • 数据传输时不需要起始位和停止位，只需要数据位。通常，数据帧由一个或多个数据字节组成。
   • 同步模式适用于需要高速数据传输和精确时序控制的应用场景，例如高速数据采集或与外部高速设备通信。
3. 全双工模式（Full Duplex Mode）：
   • 在全双工模式下，USART可以同时进行发送和接收操作，允许双方同时进行数据传输。
   • 主设备和从设备之间可以独立地发送和接收数据，因此数据传输是双向的。
4. 半双工模式（Half Duplex Mode）：
   • 在半双工模式下，USART在同一时间只能进行发送或接收操作，不能同时进行。
   • 主设备和从设备之间交替进行发送和接收操作，因此数据传输是单向的，要么是主设备发送数据给从设备，要么是从设备发送数据给主设备。

这些工作模式之间的区别主要体现在数据传输的方式（同步或异步）、数据帧的组成、通信速率和双向传输能力等方面。选择合适的工作模式取决于具体的应用需求，例如通信的复杂度、所需的通信速率以及双向传输的需求等。

3.3 如何配置USART来实现同步和异步通信？

配置USART来实现同步和异步通信需要根据具体的微控制器型号和开发环境进行设置。以下是一般步骤：

异步通信配置：

1. 选择通信模式：在USART控制寄存器中选择异步模式。
2. 设置波特率：配置USART的波特率，通常需要根据具体的通信要求来选择合适的波特率。
3. 设置数据帧格式：配置数据帧的格式，包括数据位数、奇偶校验位和停止位等。
4. 使能USART：启用USART模块。

同步通信配置：

1. 选择通信模式：在USART控制寄存器中选择同步模式。
2. 配置时钟源：选择外部时钟源作为同步模式下的时钟信号（如SCLK）。
3. 设置数据帧格式：配置数据帧的格式，包括数据位数等。
4. 使能USART：启用USART模块。

在具体的微控制器中，以上步骤可能会有所不同，需要查阅相应的技术文档或参考用户手册以获取详细的配置信息。通常情况下，微控制器的开发环境（如Keil、Atmel Studio等）提供了相应的配置工具或API来简化USART的配置过程。

以下是一些通用的USART配置参数：

• 通信模式（异步）
• 波特率（115200/9600）
• 数据位数（8位）
• 奇偶校验位（N）
• 停止位数（1）

根据具体的通信要求和硬件环境，对USART进行正确的配置是实现有效通信的关键。

3.4 USART中的波特率是什么？如何计算波特率的值？

在串行通信中，波特率（Baud Rate）是指每秒钟传输的比特数，通常用单位“波特（baud）”来表示。波特率决定了数据传输的速率，即每秒钟传输的比特数，通常用于衡量串行通信的速度。

USART中的波特率指的是USART模块每秒钟传输的比特数。正确设置波特率非常重要，因为接收端和发送端必须使用相同的波特率才能正确地解析和传输数据。

计算波特率的值：

波特率的值通常通过以下公式来计算： 波特率时钟频率时钟频率分频系数分频系数分频倍率

其中：

• 时钟频率：指的是USART模块的时钟频率，通常是微控制器的主时钟频率。
• 分频系数：USART时钟的分频系数，用来调节波特率。
• 分频倍率：USART时钟的分频倍率，用来调节波特率。

波特率与比特率的关系：

在串行通信中，波特率（Baud Rate）和比特率（Bit Rate）通常被混用，但它们其实是不同的概念：

• 波特率（Baud Rate）：每秒钟传输的符号数，通常用单位“波特（baud）”来表示。在UART通信中，波特率指的是每秒钟传输的数据位数。
• 比特率（Bit Rate）：每秒钟传输的比特数，即每秒钟传输的位数。比特率与数据位数以及波特率有关，通常用单位“比特每秒（bps）”来表示。

转换公式： S=B*log2（N）。 比特率 = 波特率 X 单个调制状态对应的二进制位数。 其中,S为比特率（也称传信率），B为波特率，N为每个符号负载的信息量。如果一个信号码元只能代表1比特，那么波特率和比特率是相等的。如果一个码元表示n个比特信息，那么比特率是波特率的n倍。

例题

1. 若一个信道上传输的信号码元仅可取0和1两种离散值,则该信道的数据传输率S（比特率）与信号传输率B（波特率）的关系是什么? 答：S/B=log(2)N，二元码N=2，S/B=log(2)2=1。S=B。
2. 若一个信道上传输的信号码元仅可取四种离散值，则该信道的数据传输率 S（比特率）与信号传输率 B（波特率）的关系是？ 答：S/B=log(2)N，N=4，S/B=log(2)4=2。S=2B

3.5 如何在USART中实现硬件流控制？

在USART中实现硬件流控制通常涉及以下几个步骤：

1. 选择USART模块：首先选择支持硬件流控制的USART模块，并确保微控制器支持该功能。
2. 配置USART模块：在USART模块的配置寄存器中设置相应的控制位来启用硬件流控制功能。具体的配置步骤可能会因不同的微控制器而有所不同，需要查阅相应的技术文档或参考用户手册。
3. 选择流控制信号：硬件流控制通常涉及两个信号线：RTS（Request to Send）和CTS（Clear to Send）。RTS信号由发送端控制，用于通知接收端停止发送数据。CTS信号由接收端控制，用于通知发送端可以继续发送数据。
4. 连接外部硬件：连接外部硬件电路来实现硬件流控制功能。通常情况下，需要连接RTS和CTS信号线到对应的GPIO引脚，并使用适当的电平转换电路来控制外部设备的数据流。
5. 编程实现：在程序中通过设置相应的控制位来控制硬件流控制信号的状态。具体的编程实现取决于所用的编程语言和开发环境。

在USART模块的配置中，常见的硬件流控制选项包括：

• RTS/CTS控制位：用于启用RTS和CTS信号线的硬件流控制功能。
• RTS和CTS引脚配置：用于选择RTS和CTS信号线连接到哪些GPIO引脚。
• RTS和CTS的触发条件：用于设置RTS和CTS信号线的触发条件，例如何时启用RTS信号或CTS信号。

通过正确地配置USART模块和连接外部硬件，可以实现USART的硬件流控制功能，从而提高通信的可靠性和稳定性。

4. RS232

4.1 什么是RS232？它用于什么类型的通信？

RS232是一种常见的串行通信标准，用于在计算机和外部设备之间进行数据传输。它定义了串行通信的物理和电气特性，包括信号电平、数据格式和通信协议等。RS232通常用于短距离的数据传输，例如连接计算机与串口设备（如调制解调器、打印机、终端等）或者在计算机内部进行串行通信。

特点：

1. 单向或双向通信：RS232可以支持单向或双向的串行通信。在单向通信中，只有一个方向的数据传输，而在双向通信中，数据可以在两个方向上进行传输。
2. 电气特性：RS232定义了信号线的电平范围和逻辑状态，通常使用正负12V的电平表示逻辑“1”和“0”。
3. 数据格式：RS232通信使用一定的数据格式来表示数据帧，包括起始位、数据位、奇偶校验位和停止位等。
4. 传输速率：RS232支持多种波特率，通常在几百到几千波特的范围内。
5. 应用领域：RS232通常用于连接计算机与外部设备，例如连接串口设备（如调制解调器、打印机、终端等）或者连接计算机内部的串行通信设备。

尽管RS232在过去是一种非常常见的串行通信标准，但由于其速度慢、距离短、电气特性复杂等限制，现在已经逐渐被更先进的通信标准（如USB、Ethernet等）所取代。然而，在某些特定的应用场景下，仍然可以看到RS232接口的存在，因为它具有简单、易用和稳定的特点。

4.2 RS232的电气特性是什么？它的电平表示什么含义？

RS232定义了串行通信中使用的电气特性，包括信号线的电平范围和逻辑状态。RS232通信中使用的电平是基于电压的，用于表示逻辑“1”和“0”的状态。

RS232的电气特性包括：

1. 电平范围：RS232定义了正负12V的电平范围，即逻辑“1”时信号线的电压为正12V，逻辑“0”时信号线的电压为负12V。
2. 逻辑状态：在RS232通信中，正电压表示逻辑“1”，负电压表示逻辑“0”。因此，当信号线处于正12V时，表示逻辑“1”；当信号线处于负12V时，表示逻辑“0”。
3. 电平转换：由于RS232的电平范围和逻辑状态与通常的数字电路标准不同，因此需要使用适当的电平转换电路来将RS232信号转换为微控制器或其他设备可接受的电平范围和逻辑状态。

电平表示的含义：

• 逻辑“1”：表示高电平，对应于正12V的电压。
• 逻辑“0”：表示低电平，对应于负12V的电压。

通过这种电平表示方式，RS232通信可以在不同设备之间进行可靠的数据传输，但需要注意的是，由于其电平范围较大，因此需要特殊的线路驱动器和接收器来保证正确的信号传输。

4.3 RS232中的数据帧结构是怎样的？它有多少个数据位、停止位和校验位？

RS232中的数据帧结构通常由起始位、数据位、停止位和可能的校验位组成。以下是一般情况下的RS232数据帧结构：

1. 起始位（Start Bit）：数据帧的起始位是一个低电平的信号，用于指示数据传输的开始。起始位告诉接收端数据位的传输将要开始。
2. 数据位（Data Bits）：数据位是实际的数据传输部分，它包含要传输的数据。RS232通常支持5位、6位、7位或8位的数据位，表示每个数据帧中包含的数据位数。
3. 停止位（Stop Bits）：停止位是一个或多个高电平的信号，用于指示数据传输的结束。停止位告诉接收端数据位的传输已经结束，并且接收端可以开始准备接收下一个数据帧。
4. 校验位（Parity Bit，可选）：校验位是用于错误检测和纠正的附加位。校验位可以是奇校验位、偶校验位、无校验位或者其他校验方式，用于检测数据传输过程中的错误。校验位通常是可选的，根据具体的通信需求来决定是否需要使用。

综上所述，RS232数据帧的结构通常由起始位、数据位、停止位和可能的校验位组成。起始位和停止位用于指示数据传输的开始和结束，数据位包含实际的数据内容，校验位用于错误检测和纠正。具体的数据位、停止位和校验位的数量取决于通信设备和应用需求，通常在通信的双方需要事先约定好数据帧的结构。

4.4 请解释RS232的波特率和数据传输速率之间的区别。

RS232的波特率和数据传输速率是串行通信中两个重要的概念，它们之间存在一些区别：

1. 波特率（Baud Rate）：
   • 波特率指的是每秒钟传输的符号数，通常用单位“波特（baud）”来表示。在RS232通信中，波特率是指每秒钟发送或接收的起始位、数据位、停止位等信号的数量。
   • 波特率是串行通信中的一个基本参数，用于控制数据传输的速率。它通常是一个固定的值，表示数据传输的速率。
   • 例如，如果波特率设置为9600波特，表示每秒钟传输9600个信号（包括起始位、数据位和停止位）。
2. 数据传输速率（Data Transfer Rate）：
   • 数据传输速率指的是每秒钟传输的实际数据比特数，即有效数据的传输速率。通常用单位“比特每秒（bps）”来表示。
   • 数据传输速率取决于波特率以及数据帧中的数据位数，停止位数等参数。实际的数据传输速率是波特率乘以每个数据帧中的有效数据位数。
   • 例如，如果波特率设置为9600波特，并且每个数据帧有8位的数据位，那么数据传输速率就是9600波特 * 8位 = 9600 bps。

综上所述，波特率是每秒钟传输的信号数，而数据传输速率是每秒钟传输的有效数据比特数。在RS232通信中，波特率是控制数据传输速率的一个重要参数，而数据传输速率则是实际有效数据的传输速率。

4.5 RS232与RS485相比，有哪些优点和缺点？

RS232和RS485都是常见的串行通信标准，它们在应用场景、特性和性能方面有一些显著的差异。以下是RS232和RS485相比的优点和缺点：

	RS232	RS485
优点	– 简单易用	– 长距离通信（数千米范围）
	– 单工/半双工通信	– 抗干扰能力强
	– 适用于点对点通信	– 多节点通信
缺点	– 距离受限（数十米范围）	– 复杂性较高
	– 干扰敏感	– 速率较低
	– 单向通信	– 不适用于点对点通信

RS232的优点：

1. 简单易用：RS232通信相对简单，易于实现和部署，适用于短距离通信。
2. 单工/半双工通信：RS232支持单工和半双工通信，适用于需要简单通信的应用场景。
3. 适用于点对点通信：RS232通常用于点对点的通信连接，适用于连接个人电脑和外部设备等场景。

RS232的缺点：

1. 距离受限：RS232通信距离受限，通常只能在数十米的范围内进行通信。
2. 干扰敏感：RS232信号对干扰敏感，容易受到电磁干扰和噪声的影响。
3. 单向通信：RS232通信通常是单向或半双工的，无法同时进行双向通信。

RS485的优点：

1. 长距离通信：RS485通信支持长距离通信，可以在数千米的距离内进行通信。
2. 抗干扰能力强：RS485信号具有良好的抗干扰能力，能够在工业环境中稳定运行。
3. 多节点通信：RS485支持多节点通信，可以连接多个设备进行数据传输，适用于工业控制系统等需要多节点通信的场景。

RS485的缺点：

1. 复杂性：RS485通信相对复杂，需要考虑终端电阻、网络拓扑等因素，部署和维护成本较高。
2. 速率较低：相比于其他高速通信标准，如以太网，RS485的传输速率相对较低。
3. 不适用于点对点通信：RS485通信通常用于多节点通信，不适用于点对点通信场景。

综上所述，RS232适用于简单的点对点通信场景，而RS485适用于长距离、多节点、抗干扰能力要求高的工业控制系统等场景。选择合适的通信标准取决于具体的应用需求和环境条件。

5. RS485

5.1 什么是RS485？它与RS232有何不同？

RS485是一种串行通信标准，用于在工业控制系统和远程传感器等环境中进行长距离数据传输。RS485允许多个设备连接到同一总线上，支持多节点通信，因此适用于需要在多个设备之间进行数据交换的场景。以下是RS485与RS232的主要区别：

1. 距离：
   • RS485通信支持较长的传输距离，可达数千米范围，适用于需要跨越较大距离的通信场景。相比之下，RS232通信的距离受限，通常只能在数十米范围内进行通信。
2. 多节点通信：
   • RS485支持多节点通信，允许多个设备连接到同一总线上进行数据传输。这使得RS485适用于需要在多个设备之间进行数据交换的应用场景。而RS232通信通常用于点对点通信，连接两个设备进行数据传输。
3. 抗干扰能力：
   • RS485信号具有良好的抗干扰能力，能够在工业环境中稳定运行，受到电磁干扰和噪声的影响较小。相比之下，RS232信号对干扰敏感，容易受到外部干扰的影响。
4. 速率：
   • RS485通信的速率相对较低，一般在数十Kbps至数百Kbps范围内。相比之下，RS232通信的速率可以达到几十Kbps至数百Kbps不等。
5. 部署复杂性：
   • RS485通信相对复杂，需要考虑终端电阻、网络拓扑等因素，部署和维护成本较高。相比之下，RS232通信相对简单易用。

综上所述，RS485适用于长距离、多节点、抗干扰能力要求高的工业控制系统等应用场景，而RS232通信通常

5.2 RS485支持的拓扑结构是什么？

RS485支持多种拓扑结构，常见的包括总线型、星型和混合型拓扑结构：

1. 总线型拓扑结构：
   • 总线型拓扑结构是RS485最常见的应用场景之一。在总线型拓扑结构中，所有设备都连接到同一条总线上，并且通过总线进行数据交换。每个设备都可以发送和接收数据，而总线上的数据可以被所有设备接收到。
2. 星型拓扑结构：
   • 在星型拓扑结构中，所有设备都连接到一个中心节点或者集线器。数据传输是通过中心节点来进行的，而不是直接在设备之间进行点对点通信。星型拓扑结构可以提供更好的信号调度和管理，但是也会增加单点故障的风险。
3. 混合型拓扑结构：
   • 混合型拓扑结构结合了总线型和星型拓扑结构的特点，既允许多个设备连接到同一条总线上进行数据传输，又可以通过集线器将一部分设备连接到中心节点。混合型拓扑结构可以根据实际需求灵活配置，并且可以提供更好的信号调度和故障容错能力。

选择合适的拓扑结构取决于具体的应用需求和系统设计考虑。总线型拓扑结构通常用于需要在多个设备之间进行数据交换的应用场景，而星型拓扑结构和混合型拓扑结构则可以提供更好的信号管理和故障容错能力。

5.3 RS485如何实现多点通信？

RS485实现多点通信的关键在于它的物理层特性和信号传输机制。以下是RS485实现多点通信的基本原理：

1. 差分信号传输：
   • RS485使用差分信号传输，即在数据线上同时传输正负两个信号。这种差分信号传输方式可以提高信号的抗干扰能力，使得RS485可以在工业环境中稳定运行。
2. 分布式网络：
   • RS485支持多个设备连接到同一条总线上进行数据传输，形成一个分布式网络。每个设备都有一个唯一的地址，可以通过地址来区分不同的设备，并且只有目标设备会接收到发送的数据。
3. 半双工通信：
   • RS485通常采用半双工通信方式，即设备可以交替地发送和接收数据，但不能同时进行发送和接收。在多点通信中，每个设备都具有发送和接收数据的能力，但需要在通信协议中定义好通信的规则和时序。
4. 终端电阻和驱动能力：
   • 在RS485总线上，通常需要在总线两端分别连接终端电阻，以防止信号反射和提高信号质量。此外，RS485驱动器通常具有较强的驱动能力，可以驱动较长的总线和多个设备。
5. 地址识别和数据过滤：
   • RS485通信协议中通常包含地址识别和数据过滤的功能，以确保数据只传输给目标设备，并且能够识别和过滤掉无效的数据。

通过上述机制，RS485可以实现多个设备之间的数据交换和通信，从而实现多点通信的目的。每个设备在总线上都有自己唯一的地址，并且可以根据通信协议定义的规则来发送和接收数据。

5.4 RS485的差分信号是如何工作的？有什么优点？

RS485使用差分信号传输数据，差分信号是通过同时在数据线上传输正负两个信号来表示数据的一种方式。下面是差分信号的工作原理和优点：

差分信号的工作原理：

1. 正负相位：在RS485通信中，数据被编码成两个信号，一个是正相位信号，另一个是负相位信号。正相位信号和负相位信号在逻辑上是互补的，即当一个信号处于高电平时，另一个信号处于低电平，反之亦然。
2. 传输原理：在传输数据时，发送端同时将正相位信号和负相位信号发送到总线上。接收端通过检测两个信号之间的差值来解码数据，如果两个信号的差值为正，则表示逻辑“1”，如果为负，则表示逻辑“0”。

差分信号的优点：

1. 抗干扰能力强：差分信号对外部电磁干扰和噪声具有较强的抵抗能力。因为在差分信号中，接收端检测的是两个信号之间的差值，而不是单个信号的绝对值，所以它能够消除共模噪声和一些干扰信号。
2. 抗衰减能力强：由于RS485使用差分信号传输，因此能够在长距离传输时保持较好的信号质量，具有较强的抗衰减能力。
3. 适用于多点通信：差分信号的抗干扰能力和抗衰减能力使得RS485适用于多点通信的场景，多个设备可以连接到同一总线上进行数据传输。

总的来说，RS485的差分信号传输具有抗干扰、抗衰减和适用于多点通信等优点，使得它在工业控制系统等环境中得到广泛应用。

5.5 如何在RS485网络中实现数据帧的地址识别？

在RS485网络中实现数据帧的地址识别通常需要遵循以下步骤：

1. 定义地址范围：
   • 首先，在设计通信协议时需要定义每个设备的唯一地址范围。通常，每个设备都会被分配一个唯一的地址，用于在总线上识别和区分不同的设备。
2. 数据帧结构：
   • 确定数据帧的结构，包括起始位、地址字段、数据字段、校验字段和停止位等。在数据帧中，地址字段通常用于存储发送目标设备的地址信息。
3. 发送数据帧：
   • 当一个设备要向另一个设备发送数据时，首先在数据帧的地址字段中填入目标设备的地址信息。然后，将完整的数据帧发送到总线上。
4. 接收数据帧：
   • 所有设备都会在总线上监听传输的数据帧。当一个设备接收到数据帧时，首先检查地址字段中的地址信息是否与自身的地址匹配。
   • 如果地址匹配，则该设备将继续接收数据帧，并进行后续的处理。
   • 如果地址不匹配，则该设备将忽略该数据帧，并继续监听总线上的数据传输。
5. 数据处理：
   • 如果接收到的数据帧的地址字段与设备的地址匹配，那么该设备将继续接收数据帧中的数据字段，并进行相应的数据处理操作，例如解析数据、执行命令等。

通过以上步骤，RS485网络中的设备可以实现数据帧的地址识别。每个设备都能根据地址字段中的地址信息来判断数据是否是发给自己的，并进行相应的处理。这样就可以实现在多点通信的RS485网络中，根据地址识别数据帧并将数据传递给目标设备。

6. Modbus

6.1 Modbus是什么？它的应用领域是什么？

Modbus是一种串行通信协议，用于在工业自动化系统中实现设备之间的通信。它最初由Modicon（现在是施耐德电气的一部分）在1979年开发，是一种开放的通信协议，广泛应用于工业控制系统、自动化设备、建筑自动化和能源管理等领域。

Modbus的特点包括：

1. 简单易用：Modbus协议简单且易于实现，适用于各种设备和系统。
2. 灵活性：Modbus支持多种物理介质和传输方式，包括串口、以太网、无线等，可以满足不同环境和需求。
3. 开放标准：Modbus是一种开放的通信协议，其规范公开并且广泛被支持，使得不同厂家的设备可以进行互联和通信。
4. 支持多种数据格式：Modbus可以传输不同类型的数据，包括离散输入/输出状态、寄存器数据、位数据等，满足各种应用的需求。
5. 广泛应用：Modbus协议在工业自动化系统中应用广泛，包括工厂自动化、楼宇自动化、能源管理、环境监控等领域。

Modbus的应用领域包括但不限于：

1. 工业控制系统：Modbus常用于PLC（可编程逻辑控制器）、远程输入/输出模块、传感器和执行器等设备之间的通信，用于监控和控制生产过程。
2. 建筑自动化：Modbus用于建筑自动化系统中的设备之间的通信，如空调系统、照明控制、安防系统等。
3. 能源管理：Modbus可用于监控和控制能源管理系统中的传感器、计量设备和能源控制器等。
4. 环境监控：Modbus被应用于环境监控系统中，用于传输传感器数据、控制设备和报警通知等。

总的来说，Modbus是一种通用且可靠的通信协议，在工业控制和自动化领域得到了广泛的应用。

6.2 Modbus协议的主要特点是什么？

Modbus协议具有以下主要特点：

1. 简单易用：Modbus协议设计简洁，易于理解和实现，使得它成为工业自动化领域中最常用的通信协议之一。
2. 开放标准：Modbus是一种开放的通信协议，其规范公开并且广泛被支持，使得不同厂家的设备可以进行互联和通信，促进了设备的互操作性和系统的灵活性。
3. 灵活性：Modbus支持多种物理介质和传输方式，包括串口（如RS-232、RS-485）、以太网、无线等，可以满足不同环境和需求的通信要求。
4. 通用性：Modbus支持多种数据类型的传输，包括离散输入/输出状态（Coils）、保持寄存器（Holding Registers）、输入寄存器（Input Registers）等，能够满足不同应用场景下的数据传输需求。
5. 高效性：Modbus采用简单的请求/响应方式进行通信，通信过程中的数据帧结构简单，通信量小，响应时间快，适用于实时性要求较高的应用场景。
6. 可靠性：Modbus具有良好的错误检测和恢复机制，能够保证数据传输的可靠性和稳定性，适用于工业控制系统等对通信稳定性要求较高的场景。
7. 适用性：Modbus协议在各种工业自动化系统中得到了广泛的应用，包括工厂自动化、建筑自动化、能源管理、环境监控等领域，适用性强。

综上所述，Modbus协议具有简单易用、开放标准、灵活性、通用性、高效性、可靠性和适用性等特点，使得它成为工业自动化领域中最常用的通信协议之一。

6.3 Modbus有哪些常见的数据传输格式？

Modbus协议定义了几种常见的数据传输格式，主要包括以下几种：

1. Coils（线圈）：
   • Coils用于表示输出状态，通常用于控制设备的开关状态。每个Coil可以存储一个位（0或1）的状态信息，例如控制开关、电机启停等。Coils的寻址范围通常从00001开始。
2. Discrete Inputs（离散输入）：
   • Discrete Inputs用于表示输入状态，通常用于读取设备的开关状态或传感器的信号状态。每个Discrete Input可以存储一个位（0或1）的状态信息，例如传感器的开关状态、按钮的按下状态等。Discrete Inputs的寻址范围通常从10001开始。
3. Holding Registers（保持寄存器）：
   • Holding Registers用于存储设备的参数设置、控制命令和实时数据等信息。每个Holding Register可以存储一个16位（2字节）的数据。Holding Registers的寻址范围通常从40001开始。
4. Input Registers（输入寄存器）：
   • Input Registers用于存储设备的状态信息、传感器的测量值和实时数据等信息。每个Input Register可以存储一个16位（2字节）的数据。Input Registers的寻址范围通常从30001开始。

这些数据传输格式在Modbus协议中都有明确的定义和规范，并且在工业自动化系统中得到了广泛的应用。通过这些数据传输格式，可以实现对设备状态、控制参数和实时数据等信息的读写操作。

6.4 请解释Modbus RTU和Modbus TCP之间的区别。

Modbus RTU和Modbus TCP是两种常见的Modbus通信方式，它们之间的主要区别在于通信介质、传输方式和数据帧格式等方面：

1. 通信介质：
   • Modbus RTU通常通过串行通信介质传输数据，如RS-232或RS-485等。这种方式适用于需要长距离传输和多节点通信的场景。
   • Modbus TCP则通过以太网通信介质传输数据，利用TCP/IP协议进行数据交换。这种方式适用于局域网(LAN)、广域网(WAN)等基于以太网的网络环境。
2. 传输方式：
   • Modbus RTU采用二进制方式传输数据，数据以二进制格式在串行线路上传输，包括数据位、起始位、停止位和奇偶校验位等信息。
   • Modbus TCP使用基于TCP/IP的通信协议进行数据传输，数据被封装为TCP数据包，通过以太网网络传输，因此具有更高的速率和更可靠的数据传输。
3. 数据帧格式：
   • Modbus RTU数据帧由起始符、地址码、功能码、数据区域、CRC校验等组成，通常以二进制形式传输，每个数据帧以一定的时间间隔发送。
   • Modbus TCP数据帧则由TCP/IP数据包组成，包含了IP地址和端口号等信息，通常通过以太网网络以数据流的方式进行传输。
4. 应用场景：
   • Modbus RTU通常用于远程传感器、PLC等设备之间的串行通信，适用于工业控制现场等需要长距离传输和多节点通信的场景。
   • Modbus TCP则更适用于基于以太网的现代工业控制系统和自动化系统中，能够实现高速、高效的数据传输，支持远程访问和远程控制。

综上所述，Modbus RTU和Modbus TCP在通信介质、传输方式和数据帧格式等方面存在明显的区别，可以根据实际应用需求和通信环境选择合适的通信方式。

6.5 在Modbus网络中，如何实现主从通信？

在Modbus网络中实现主从通信通常遵循以下步骤：

1. 确定主从角色：
   • 首先需要确定每个设备在Modbus网络中的角色，即是主站（Master）还是从站（Slave）。
   • 主站通常负责发起通信请求，发送指令给从站，并接收从站的响应数据。
   • 从站通常处于被动状态，接收主站发送的指令，并根据指令执行相应的操作，然后将执行结果发送给主站。
2. 建立通信连接：
   • 主站需要通过适当的物理介质（如串口、以太网等）与从站建立通信连接，确保能够互相通信。
   • 在串行通信中，通常需要配置好通信参数（如波特率、数据位、停止位、校验位等）。
   • 在以太网通信中，主站和从站通常使用TCP/IP协议进行通信，主站通过从站的IP地址和端口号来建立连接。
3. 发送请求和响应数据：
   • 主站发送请求数据包给从站，请求执行特定的功能码操作，如读取寄存器数据、写入线圈状态等。
   • 从站接收到主站发送的请求数据包后，根据请求执行相应的功能，并将执行结果封装在响应数据包中发送给主站。
   • 主站接收从站发送的响应数据包，并进行相应的处理，如解析响应数据，提取需要的信息。
4. 处理异常情况：
   • 在通信过程中可能会出现一些异常情况，如通信超时、CRC校验错误等。
   • 主站和从站需要能够识别并处理这些异常情况，例如重发请求、执行错误处理等。

通过以上步骤，主站和从站在Modbus网络中可以实现通信交互，实现数据的读取、写入和控制等功能。主站负责控制通信的发起和管理，而从站负责执行主站发送的指令，并将执行结果返回给主站。
